กล่องแฟนไร้กรอบ การระบายอากาศอุตสาหกรรม เสียงต่ํา

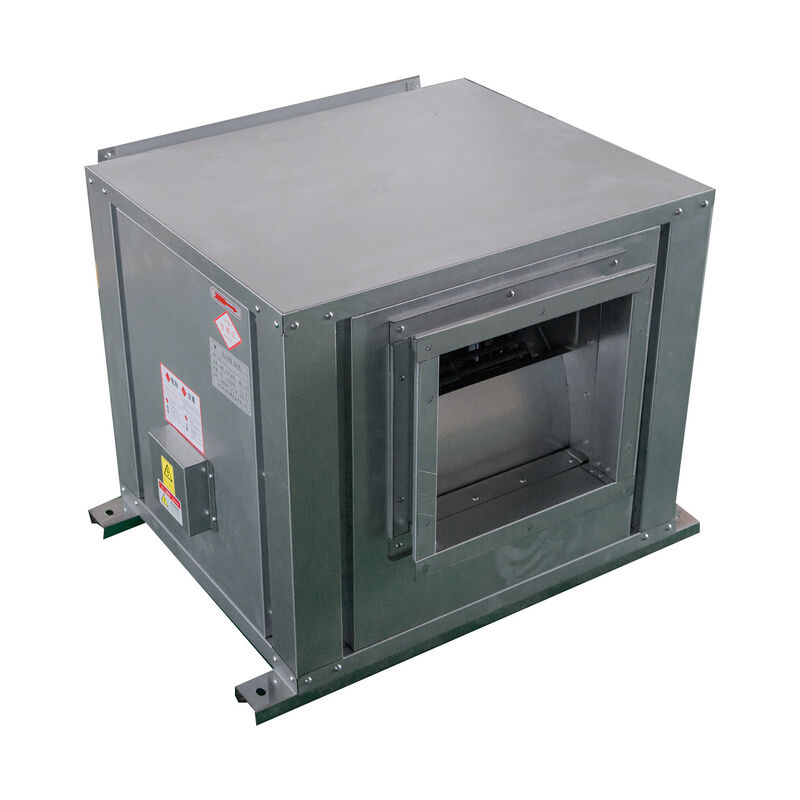

กล่องพัดลมไร้กรอบเป็นชุดระบายอากาศแบบท่อที่ประกอบสำเร็จจากโรงงาน ซึ่งรวมพัดลมแรงเหวี่ยงประสิทธิภาพสูง ฉนวนกันเสียง และการแยกการสั่นสะเทือนไว้ภายในโครงสร้างเหล็กกัลวาไนซ์ที่แข็งแรงและรองรับตัวเองได้ ต่างจากกล่องพัดลมแบบมีกรอบทั่วไปที่อาศัยโครงเหล็กฉากภายนอกเพื่อความแข็งแรง โครงสร้างนี้ใช้แผงเหล็กกัลวาไนซ์หนา 1.5-2.0 มม. ขึ้นรูปเป็นโครงสร้างแบบโมโนค็อก แผงเหล่านี้รับภาระโครงสร้างทั้งหมด ทำให้ไม่ต้องใช้น้ำหนัก ความเทอะทะ และช่องทางการรั่วไหลของโครงสร้างแยกต่างหาก ผลลัพธ์ที่ได้คือหน่วยที่มีน้ำหนักเบาลงประมาณ 30% กะทัดรัดขึ้นอย่างมาก และเงียบกว่ารุ่นที่มีกรอบอย่างเห็นได้ชัด ภายใน ชั้นใยแก้วเซนติฟิวจัลหนา 20 มม. พร้อมซับในผ้าไม่ทอจะดูดซับเสียงพัดลม ลดระดับเสียงที่แผ่ออกไปเหลือ 55 dB(A) หรือต่ำกว่า ตัวแยกการสั่นสะเทือนยางธรรมชาติจะแยกพัดลมออกจากโครงสร้าง ป้องกันการส่งเสียงรบกวนผ่านโครงสร้างไปยังท่อ หน้าแปลนทางเข้าและทางออกขึ้นรูปเป็นชิ้นเดียวและติดตั้งปะเก็นซีล เชื่อมต่อโดยตรงกับท่อมาตรฐานโดยไม่ต้องใช้ชิ้นส่วนเชื่อมต่อ มีให้เลือกในความจุการไหลของอากาศตั้งแต่ 1,000 ถึง 10,000 ลบ.ม./ชม. ที่แรงดันสถิตสูงสุด 300 Pa กล่องพัดลมนี้เป็นโซลูชันที่ทันสมัย เสียงรบกวนต่ำ การรั่วไหลต่ำ สำหรับการจ่ายอากาศ การระบายอากาศ และการหมุนเวียนอากาศภายในท่อในโรงงาน คลังสินค้า และอาคารพาณิชย์

กล่องพัดลมแบบดั้งเดิมใช้โครงสร้างแผ่นโลหะบางที่รองรับด้วยโครงเหล็กฉากเชื่อม โครงสร้างและแผงเป็นส่วนประกอบที่แยกจากกัน ทำให้เกิดช่องว่างที่ต้องอุดและปิดผนึกเมื่อประกอบ เมื่อเวลาผ่านไป ซีลเหล่านี้จะเสื่อมสภาพและกล่องจะรั่วไหลของอากาศปรับอากาศ โครงสร้างเพิ่มน้ำหนักและความเทอะทะ ทำให้การติดตั้งบนเพดานหรือเหนือศีรษะทำได้ยากขึ้น ฉนวนกันเสียง หากมี มักจะถูกบีบอัดกับแผงด้านนอก ทำให้ประสิทธิภาพลดลง ผลลัพธ์ที่ได้คือกล่องพัดลมที่มีน้ำหนักมากในการติดตั้ง รั่วไหลของอากาศ และส่งเสียงรบกวนไปยังพื้นที่ใช้งานมากกว่าที่ระบุในเอกสารข้อมูลจำเพาะ

กล่องพัดลมไร้กรอบแก้ปัญหาเหล่านี้ด้วยการรวมโครงสร้างเข้าด้วยกัน แผงหนาพิเศษถูกขึ้นรูป พับ และเชื่อมต่อเป็นโครงสร้างที่แข็งแรงและปิดสนิทซึ่งไม่ต้องการโครงสร้างภายนอก ภาระโครงสร้างทั้งหมด — น้ำหนักพัดลม แรงดันสถิต แรงที่ใช้ในการจัดการและติดตั้ง — ถูกรับโดยแผงเอง สิ่งนี้จะช่วยขจัดช่องทางการรั่วไหลระหว่างโครงสร้างกับแผง และลดจำนวนชิ้นส่วนทั้งหมด ฉนวนกันเสียงถูกจัดวางอย่างถูกต้องกับพื้นผิวด้านในของแผง โดยมีช่องว่างอากาศกับพัดลม เพื่อเพิ่มสัมประสิทธิ์การดูดซับเสียงให้สูงสุด พัดลมติดตั้งบนตัวแยกการสั่นสะเทือนยางที่ป้องกันไม่ให้พลังงานการสั่นสะเทือนไปถึงโครงสร้าง หน้าแปลนทางเข้าและทางออกในตัวเชื่อมต่อโดยตรงกับหน้าแปลนท่อด้วยข้อต่อแบบมีปะเก็นและขันสกรู หน่วยทั้งหมดจะมาถึงไซต์งานเป็นโมดูลเดียวที่ผ่านการทดสอบแล้ว พร้อมสำหรับการเชื่อมต่อท่อและแหล่งจ่ายไฟ

• การระบายอากาศแบบท่อจ่ายและดูดในโรงงานและเวิร์คช็อป
• การหมุนเวียนอากาศและการนำอากาศสดเข้าสู่คลังสินค้า
• พัดลมเสริมหรือพัดลมดูดในระบบเก็บฝุ่น
• การกระจายอากาศในท่อ HVAC ส่วนกลาง
• การระบายอากาศในชั้นใต้ดินและที่จอดรถใต้ดิน
• การระบายอากาศในห้องพ่นสีและห้องพ่นสเปรย์
• การเสริมการระบายอากาศในห้องครัวเชิงพาณิชย์
• การดูดกลิ่นในโรงบำบัดน้ำเสีย

กล่องพัดลมจะถูกติดตั้งเข้ากับส่วนตรงของท่อ โดยมีหน้าแปลนท่อและขายึดเสริมรองรับ ใบพัดแรงเหวี่ยงที่ขับเคลื่อนด้วยมอเตอร์โรเตอร์ภายนอกที่ต่อตรง จะเร่งอากาศจากด้านทางเข้าและปล่อยออกที่แรงดันสูงขึ้นไปยังท่อทางออก โครงสร้างโมโนค็อกจะรองรับแรงดันทั้งหมดและป้องกันการรั่วไหลของอากาศ ซับในใยแก้วจะดูดซับเสียงพัดลมแบบบรอดแบนด์ ในขณะที่ตัวแยกยางจะป้องกันไม่ให้การสั่นสะเทือนทางกลไปถึงแผงโครงสร้าง ผลลัพธ์ที่ได้คือการไหลของอากาศที่สม่ำเสมอและเงียบที่ส่งเข้าสู่ท่อปลายทาง โดยมีเสียงรบกวนที่แผ่ออกมาน้อยที่สุดและการรั่วไหลของตัวเครื่องเป็นศูนย์

1. กำหนดปริมาณอากาศที่ต้องการ (ลบ.ม./ชม.) และแรงดันสถิตภายนอก (Pa) สำหรับระบบท่อ เลือกกล่องพัดลมที่เส้นโค้งประสิทธิภาพตรงตามหรือเกินจุดออกแบบ
2. ตรวจสอบแหล่งจ่ายไฟที่มีอยู่และเลือกรุ่นแรงดันไฟฟ้าและเฟสของมอเตอร์ที่เหมาะสม
3. ยืนยันขนาดการเชื่อมต่อท่อ หน้าแปลนมาตรฐานตรงกับขนาดท่อทั่วไป มีขนาดหน้าแปลนแบบกำหนดเอง
4. สำหรับการติดตั้งที่ต้องการความเงียบ ให้ระบุตำแหน่งของหน่วยภายในแนวท่อ — การติดตั้งตรงกลางท่อโดยมีข้อต่อแบบยืดหยุ่นกันเสียงทั้งสองด้านจะช่วยลดเสียงรบกวนที่ส่งผ่านได้ดียิ่งขึ้น

ติดต่อวิศวกรของเราพร้อมข้อมูลปริมาณอากาศ แรงดันสถิต และขนาดท่อของคุณเพื่อรับการเลือกฟรีภายใน 24 ชั่วโมง
